雙法蘭差壓變送器介紹

一、概述

雙法蘭差壓變送器是一種特殊取壓的差壓變送器。它是在差壓變送器正、負室取壓口上接上兩條紫銅毛細管，末端是兩個用不銹鋼膜片封閉的、固定在安裝法蘭上的膜盒。膜盒與毛細管和差壓變送器正、負壓室，內部采用真空充填方法充硅油，而它們之間則用外套螺母、接管和接頭緊密聯接起來。這樣，通過感壓膜盒上的不銹鋼波紋膜片感測的壓力，由硅油傳遞至差壓變送器的正、負壓室。

雙法蘭差壓變送器是石油、化工和石化生產過程中應用十分廣泛的液位測量儀表。其特點是結構簡單、精確度高、線性好、便于安裝與維護、易于組合成控制系統，用于連續或間歇生產過程的塔、罐、槽等容器的液位連續測量和界位測量。雙法蘭差壓變送器主要用于測量具有腐蝕性、黏度大、易結晶、低凝固點液位的被測介質。

二、雙法蘭差壓變送器的組成

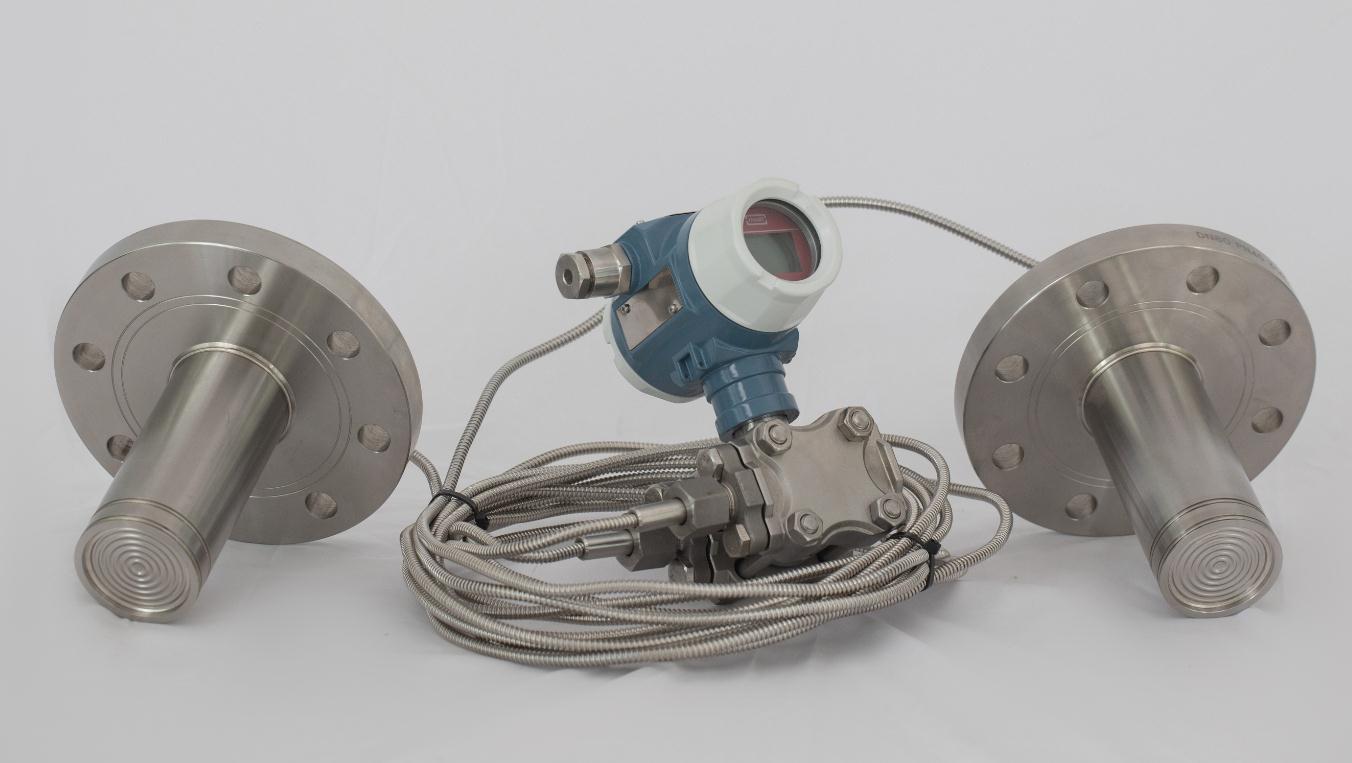

標準的雙法蘭差壓變送器包括下列部件：法蘭盤、毛細管、安裝支架、測量表頭。如圖1所示。

（1）法蘭盤

法蘭盤用于將儀表與工藝設備進行連接，同時法蘭盤膜盒部分用于壓力測量。法蘭盤有尺寸、壓力等級要求，其尺寸與法蘭磅級應與工藝設備相符。

（2）毛細管

毛細管用于連接法蘭盤與測量表頭，管內填充硅油，起到壓力傳遞的作用。

（3）安裝支架

安裝支架屬于標準件，可以將測量表頭安裝固定至現場保溫保護箱或安裝支架。

（4）測量表頭
