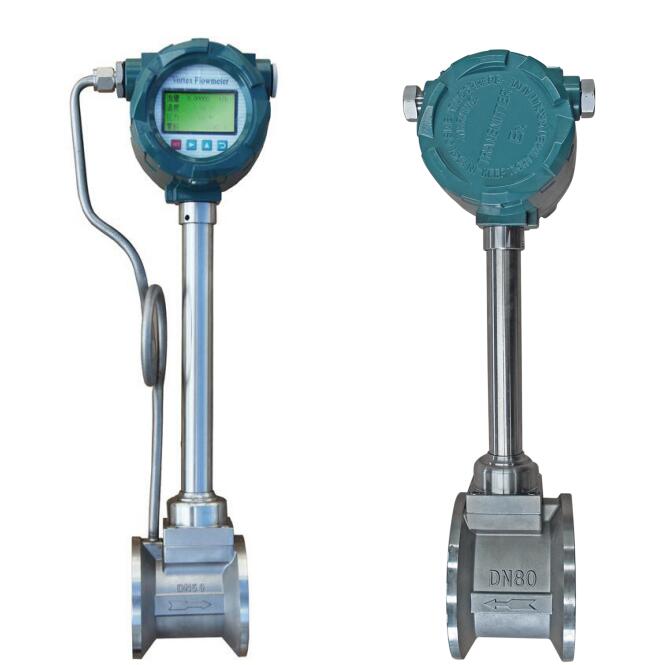

LUGB系列渦街流量計是利用卡門渦街原理進行流量測量的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零部件，因此可靠性高，維護量小。

渦街流量計的工作原理是在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替產生投規律的漩渦（如圖所示），這種漩渦就稱之為卡門渦街，因此就叫做渦街流量計?？ㄩT(mén)渦街的釋放頻率與流動速度及柱狀物的寬狀有關。

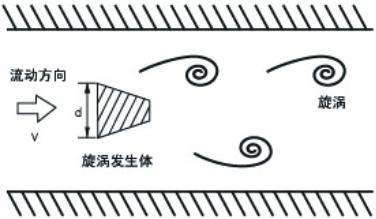

渦街流量計原理圖示

渦街原理（圖示）

渦街流量計是利用卡門原理和壓電技術制造的速度式流量計，傳感器輸出的頻率值與管道中介質流速成正比：Q=3600F/K， F= f = Sr × V/d

傳感器壓力損失：△P≤1.2ρV2

式中：F———流量脈沖頻率，Hz;V———管道內流體平均流速，m/s;d———漩渦發生體迎流面寬度，m;D———傳感器殼體內徑，m;Sr———施特勞哈爾數 (無量綱 );ρ———被測介質密度，kg/m3;QV———工況下的體積流量 ，m3/h;QG———工況下的質量流量 ，kg/h;K———渦街流量傳感器儀表系數，N/m3。

儀表系數K是流過傳感器單位體積流量所產生的脈沖個數n。 每臺傳感器的K值是經過計量檢定裝置檢定后給出的值， 并且是對傳感器內所有幾何尺寸和物理量進行系統檢定。 K值大小隨口徑變化而變化，同口徑K值較接近。
