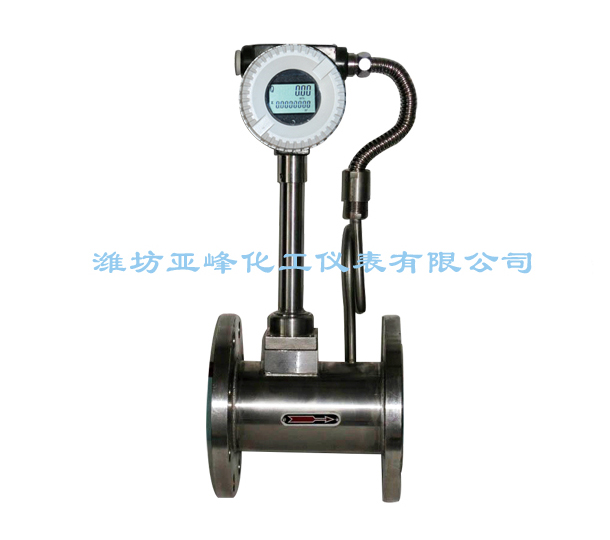

溫壓補償一體式
概述
渦街流量計是利用卡門渦街原理進行流量測量的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零部件，因此可靠性高，維護量小。
- 產品概述
- 技術參數
- 選型表
- 訂貨須知

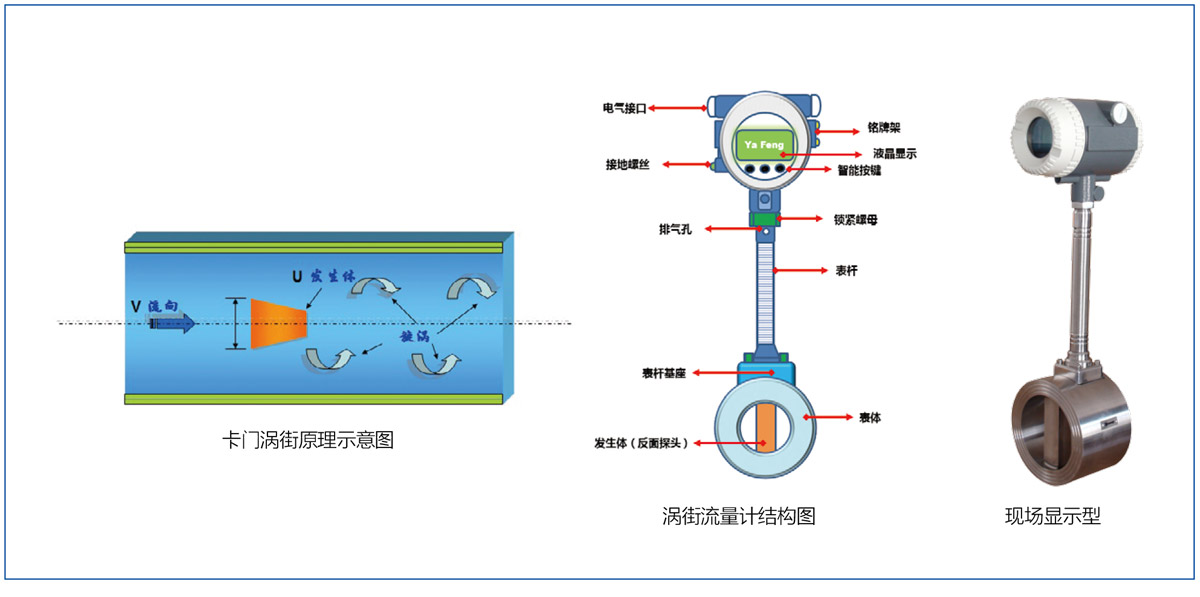

測量原理
如上圖所示：
流體在管道中流經渦街流量計傳感器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：

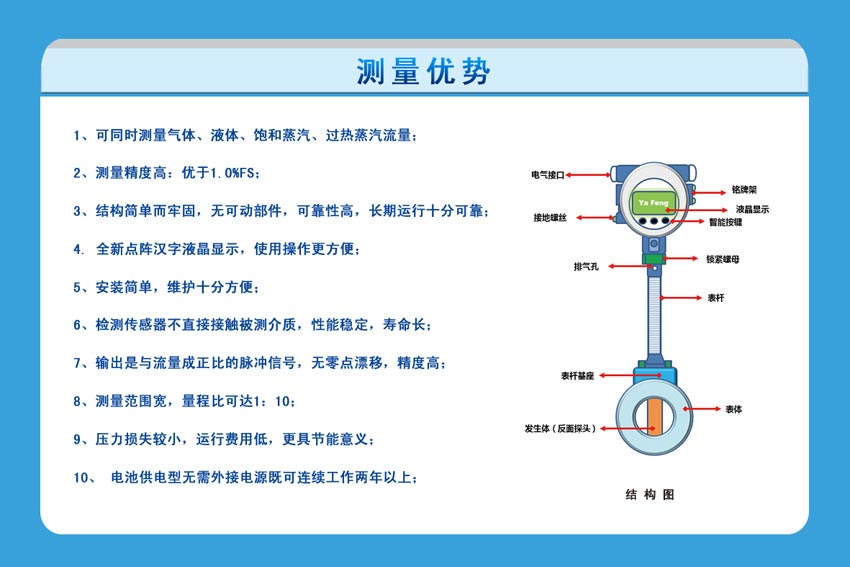

測量優勢
可同時測量氣體、液體、飽和蒸汽、過熱蒸汽流量；
2、測量精度高：優于1.0%FS；
3、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠；
4. 全新點陣漢字液晶智能顯示，使用操作更方便；
5、安裝簡單,操作維護方便 ；
6、檢測傳感器不直接接觸被測介質，性能穩定，使用壽命長；
7、輸出是與流量成正比的脈沖信號，無零點漂移，精度高；
8、測量范圍寬，量程比可達1:10；
9、壓力損失小，運行費用低，更具節能意義；
10、 電池供電型無需外接電源既可連續工作兩年以上
