差壓式流量計是工業上使用較多的一種流量計。據統計，煉鋼廠、煉油廠使用的流量計80%以上都是差壓式流量計。差壓流量計發展已有一百多年，現今國內外已把常用的孔板、噴嘴、文丘里管等節流裝置標準化，稱為標準節流裝置。采用標準裝置不需用實流進行標定，根據規定的計算方法就可得到差壓和流量的關系。

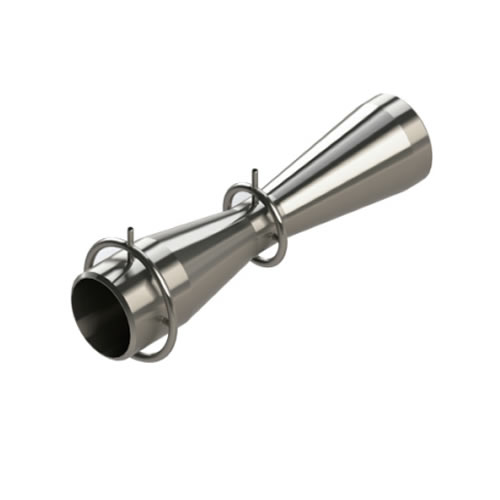

    節流元件、差壓取出裝置、節流元件前后的直管段的組合體，稱為節流裝置。目前，國際公認的標準節流裝置有：標準孔板（角接取壓）、標準孔板（法蘭取壓）、標準孔板（徑距取壓）、ISA1932噴嘴（徑距取壓）、文丘里噴嘴、經典文丘里管。

    用節流裝置測量流量時，靜壓取壓點位置不同，壓差值也不同。不同的取壓方式，對同一個節流件，流出系數也是不同的。其中孔板流量計是將標準孔板與多參數差壓變送器配套組成的高量程比差壓流量裝置。取壓方式經常分為法蘭取壓、角接取壓、徑距取壓。

    法蘭取壓：上游取壓口間距是從上游端面至孔板的長度為25.4mm，下游取壓口間距是下游端面至孔板的長度也為25.4mm。

　　角接取壓：分為環室取壓和單獨鉆孔。上、下游取壓點均在節流元件前后夾緊環（或環室）內壁上。環室取壓適用于DN400以下，鉆孔取壓適用于DN400以上管徑。

    徑距取壓：取壓口間距是取壓口中心線與孔板某一規定端面之間的距離，上游取壓口間距為管道直徑D，下游取壓口間距為D/2，故稱為D和D/2取壓。

    根據《自動化儀表選型設計規范》（HG/T20507-2014）6.2.5條，DN50以下，宜選用角接取壓；DN50～DN300，可選用法蘭取壓或角接取壓，在實際應用中，這個范圍段的孔板居多，對于低壓的介質可采用角接取壓，對于高壓的可采用法蘭取壓；DN300以上宜采用徑距取壓。
